Die Verdichtung ist einer der wichtigsten Schritte bei vielen Bauprojekten. Durch die Verdichtung des Bodens verbinden sich die Partikel fest miteinander, wodurch Setzungen, Schrumpfung und Wassereintritt verhindert werden. Ein ausreichend verdichteter Untergrund gewährleistet die notwendige Stabilität für die sichere Abstützung von Bauwerken, Gehwegen, Straßen usw.
Je nach Größe und Art des Auftrags gibt es verschiedene Verdichtungsmethoden, wie zum Beispiel Vibrationsplattenverdichter und Stampfmaschinen ( auch bekannt als Stampfmaschinen).
Die verwendeten Werkzeuge und die Verdichtungsanforderungen können je nach Projekt variieren. Die erwarteten Ergebnisse sind jedoch dieselben: Schaffung eines soliden, stabilen Fundaments, Reduzierung von Setzungen, Erhöhung der Widerstandsfähigkeit und Begrenzung übermäßiger und unerwünschter Bewegungen.
Wie bereits erwähnt, stehen verschiedene Geräte zur Auswahl, jedes mit seinen eigenen Stärken, und die Wahl des richtigen Geräts kann mitunter schwierig sein. In diesem Artikel vergleicht BISON Stampfer und Rüttelplatten, um Ihnen die Entscheidung für das optimale Gerät zur Bodenverdichtung zu erleichtern.

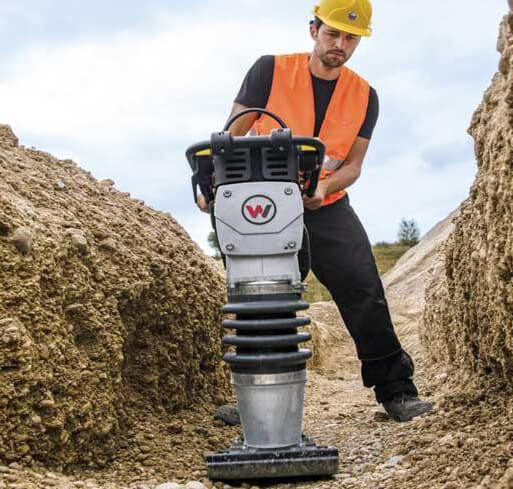

Ein Stampfer ist eine leichte und tragbare Bodenverdichtungsmaschine , die Vibrationen zur Bodenverdichtung nutzt. Dank seiner kompakten Bauweise und einfachen Bedienung erreicht er auch enge Ecken und ist somit ideal für schwer zugängliche Stellen. Diese Maschinen werden mit Benzin oder Diesel betrieben.
Stampfer nutzen hohe Aufprallkräfte zur mechanischen Verdichtung des Bodens. Daher eignen sie sich ideal für den Straßen- und Gehwegbau, wo eine starke Bodenverdichtung erforderlich ist.
Was ist ein Stampfer?
Lehm bezeichnet die Art von Boden mit einem hohen Lehm- oder Tonanteil. Der ideale Boden für die Vibrationsverdichtung muss etwa 13 % Feuchtigkeit enthalten. Lehm benötigt eine bestimmte Menge Wasser, um die Bodenpartikel fest zusammenzuhalten
Vibrationswalzen eignen sich ideal für bindige Böden, da die kleineren Walzen eine konzentrierte und direkte Verdichtung ermöglichen. Vermeiden Sie den Einsatz einer Vibrationswalze auf Kies oder Asphalt, da dies die Maschine beschädigen kann.
Stampfer wird auf Lehm verwendet
Die geringere Größe ermöglicht es, kleinere Bereiche, enge Stellen und Gräben zu erreichen, wo die Rüttelplatte nicht so leicht zu manövrieren ist
Die glatte Bauweise der Stampfer ermöglicht ein tiefes und dichtes Verdichten des Bodens. Dadurch wird das Auffüllen des Grabens erleichtert, da in jeder Schicht mehr Erde eingefüllt wird.
Nützlich zum Verdichten von Boden in der Nähe von Gebäudefundamenten
Im Gegensatz zu Rüttelplatten verdichten Stampfer den Boden durch direkten Aufprall. Sie erzeugen eine starke Kraft, die den Boden komprimiert und dabei Wasser und Luft im Frequenzbereich von etwa 500–750 Schlägen pro Minute herauspresst. Durch diese Stöße verringert der Stampfer die Anzahl der Hohlräume zwischen den Bodenpartikeln und erhöht die Trockendichte des Bodens. Daher eignen sie sich optimal zur Verdichtung von bindigen und halbbindigen Böden wie beispielsweise Lehm.
Stampfer, auch bekannt als Rüttelstampfer oder Stampfmaschinen, eignen sich ideal für Böden mit einem Feuchtigkeitsgehalt von ca. 13 %, die typischerweise schwer zu bearbeiten sind und auch im trockenen Zustand nicht zerbröseln. Dank ihrer aufrechten Bauweise und geringen Stellfläche sind Stampfer optimal für den Einsatz an beengten Stellen, in Gräben und Gruben geeignet, wo wenig Platz zum Manövrieren ist. Die Bodenplatte des Stampfers ist zudem schmaler als die einer Rüttelplatte. Der Stampfer wird mit Kraftstoff betrieben. Bitte vermeiden Sie die Verwendung des Stampfers auf Schotter oder Asphalt, da dies zu Schäden am Gerät führen kann.
Wie tief kann der Stampfer eindringen?
Ein Stampfer verdichtet den Boden tiefer als eine Rüttelplatte. Dies ist ein wertvoller Vorteil für jeden Unternehmer. Die Arbeiter müssen nicht nur die Menge des Auffüllmaterials reduzieren, sondern auch die Anzahl der Überfahrten verringern. Insgesamt führt dies zu einer schnelleren Fertigstellung des Projekts und höherer Effizienz.
Kompakt und wendig : Stampfstampfer sind leicht und einfach zu bewegen, wodurch sie sich ideal für kleinere Arbeiten und beengte Räume wie Gräben oder um Hindernisse herum eignen
Wirksam auf bindigen Böden : Sie eignen sich hervorragend zur Verdichtung bindiger Böden, insbesondere von Tonböden, und sorgen für eine tiefere und gründlichere Verdichtung dieser Materialien.
Preiswert und kraftstoffsparend : Stampfstampfer sind im Allgemeinen preiswerter als Rüttelplatten und sind in verschiedenen Ausführungen erhältlich, darunter 2-Takt-, 4-Takt- und elektrische Varianten.
Ideal für Heimwerkerprojekte und kleinere Vorhaben : Dank ihrer geringen Größe und Vielseitigkeit sind sie eine beliebte Wahl für Heimwerker und für den Einsatz auf kleineren Baustellen oder bei Landschaftsbauarbeiten, wo größere Geräte keinen Platz finden.
Eingeschränkte Anwendung bei körnigen Böden : Stampfmaschinen sind bei körnigen Böden wie Sand oder Kies weniger effektiv, da die vertikale Verdichtungskraft nicht ausreicht, um den Boden ausreichend zu verdichten. Stattdessen wird der Boden von beiden Seiten abgetragen und eingegraben, anstatt ihn zu verdichten.
Begrenzte Abdeckungsfläche : Aufgrund ihrer kompakten Größe decken Stampfmaschinen im Vergleich zu Rüttelplatten kleinere Flächen ab, wodurch sie für größere Baustellen oder umfangreiche Projekte weniger effizient sind.
Physische Anforderungen : Die wiederholte vertikale Krafteinwirkung kann für den Bediener körperlich anstrengend sein, insbesondere bei längerem Einsatz. Daher sind diese Geräte weniger geeignet für großflächige Anwendungen, die eine längere Verdichtung erfordern.
Ähnlich wie bei Rüttelplatten gibt es Möglichkeiten, die Auswirkungen von Vibrationen auf den Körper zu minimieren. Viele Anbieter bieten zusätzliche Antivibrationsgriffe zum Schutz der Gesundheit der Arbeiter an.
Beim Import eines Stampfers sollte man den Motor berücksichtigen. Die meisten Hersteller sind mittlerweile auf Viertaktmotoren umgestiegen, anstatt der alten Zweitakter, um die EPA-Emissionsnormen zu erfüllen und Leistungsprobleme zu beheben.
Leider bieten Zweitakt-Stampfer einige Vorteile, darunter die Möglichkeit, Öl direkt vor Ort nachzufüllen (anstatt einen Ölwechsel durchzuführen und die Arbeit zu unterbrechen). Glücklicherweise sind Zweitaktmotoren auf dem Markt erhältlich, und der renommierte Hersteller Wacker Neuson produziert weiterhin EPA-konforme Zweitaktmotoren.
Erwägen Sie die Einfuhr eines Stampfers mit abnehmbarem Wassertank und prüfen Sie vor der Entscheidung die Schlagtechnik, die Verdichtungskraft, die Balance und die Schlagzahl pro Minute des Stampferschuhs.
Stampfer sind in verschiedenen Größen und mit unterschiedlichem Zubehör erhältlich, um den jeweiligen Baustellenanforderungen gerecht zu werden. Zu den charakteristischen Merkmalen eines Stampfers gehören Motortyp (Zweitakt, Viertakt oder Diesel), Größe der Stampfplatte, Gewicht, Fahrgeschwindigkeit und Schlagkraft. Die folgenden Faktoren sollten vor der Anschaffung eines Stampfers unbedingt berücksichtigt werden.
Ein Stampfer wird beim Verdichten des Bodens üblicherweise geneigt, daher spielt das Betriebsgewicht eine entscheidende Rolle bei der Geräteauswahl. Der Bediener nutzt den oben am Gerät angebrachten Griff. Der untere Teil des Stampfers ist mit einer Platte ausgestattet, die den Boden verdichtet. Das System wird von einem Diesel- oder Benzinmotor angetrieben, dessen Leistung von der Motorleistung abhängt.
Die Motorleistung wird über das Schlagwerk und den Fuß übertragen und erzeugt so den Schlag. Die Frequenz dieser Verdichtungskraft liegt zwischen 500 und 700 Schlägen pro Minute. Dadurch kippen Vibrationsstampfer während des Betriebs nach vorn, weshalb die Maschine stets besondere Vorsicht erfordert.
Rüttelplatten sind auf jeder Baustelle unverzichtbar. Sie sind in verschiedenen Größen und Ausführungen für eine effiziente Verdichtung erhältlich. Flachbettrüttelplatten verwenden robuste Stahlplatten, die an der Unterseite der Maschine montiert sind. Diese Maschinen ähneln Rasenmähern, haben aber andere Einsatzgebiete.
Dieses vielseitige Gerät bietet diverse Erweiterungen und Zubehörteile, die den Verdichtungsprozess noch einfacher gestalten. Herzstück der Maschine ist eine mit Diesel oder Benzin betriebene Flachplatte. Der sofortige Aufprall und die Schwerkraft der Maschine verdichten den Boden zusätzlich und eliminieren so das Risiko zukünftiger Setzungen.
Was ist eine Rüttelplatte?
Granularer Boden ist lockerer Boden, der aus Schluff, Kies und Sand besteht. Solche Böden können sowohl im trockenen als auch im nassen Zustand verdichtet werden. Sie sind spröde und haben keine Kohäsionsfestigkeit, daher sind andere Geräte erforderlich, um die Dichte zu reduzieren. Eine Rüttelplatte ist ideal für granulare Bodentypen, da sie gut auf hohe Vibrationen reagiert. Das Gewicht und die Frequenz der Vibrationen beseitigen Luft und Zwischenräume zwischen den Partikeln
Rüttelplatte auf körnigem Boden
Dank des ergonomischen Designs eignet sich die Rüttelplatte für größere und ebene Flächen. Die meisten Rüttelplatten haben eine breite Basis und sind daher ideal für offene Flächen. Dieses schwere Gerät eignet sich daher ideal für Einfahrten und Parkplätze in offenen Bereichen, wo die Maschine den Boden leicht verdichten kann
Geeignet zum Verdichten von Asphaltschichten im Straßenbau und auf Einfahrten.
Ideal zum Nivellieren und Verdichten von Pflastersteinen und -blöcken.
Rüttelplatten verdichten den Boden mithilfe von Vibrationen. Die Maschine wird über die zu verdichtende Fläche geschoben, und ihre schwere Platte vibriert auf und ab, um den Boden zu verdichten. Durch diese Bewegung wird der darunter liegende Boden aufgeschüttet.
Rüttelplatten werden mit Diesel oder Benzin betrieben. Sie eignen sich auch für größere Flächen, da sie besonders einfach zu bedienen sind. Die meisten Straßenwalzen sind sehr breit und daher eher für offene Flächen geeignet. Rüttelplatten hingegen sind besser für ebene Oberflächen geeignet und sorgen für eine gleichmäßige Schicht. Daher ist das Gerät ideal für Erd- und Asphaltzufahrten, Parkplätze und Reparaturen.
Effizient auf körnigen Böden : Körniger Boden besteht aus sichtbaren Gesteins-, Kies-, Sand- und Feinkornfragmenten. Im Gegensatz zu bindigen Böden halten körnige Böden beim Verdichten nicht zusammen und trennen sich bei Störungen schnell. Rüttelplatten eignen sich ideal zum Verdichten von körnigen Böden wie Sand und Kies und sorgen für eine gleichmäßige und effiziente Verdichtung über große Flächen
Schneller als Stampfer : Sie bearbeiten größere Flächen in kürzerer Zeit und eignen sich daher besser für größere Projekte. Sie sind effizienter als Stampfer, da sie drei- bis viermal schneller arbeiten können.
Modellvielfalt : Rüttelplatten gibt es als Vorwärts- und Rückwärtsmodelle sowie in verschiedenen Größen und Konfigurationen. Dadurch bieten sie Vielseitigkeit für ein breites Anwendungsspektrum, von kleinen Wegen bis hin zu großen Straßenbauprojekten.
Glatte, gleichmäßige Oberfläche : Durch die Vibration entsteht eine glatte, gleichmäßige Oberfläche, was sich besonders für Pflasterarbeiten und andere Projekte mit ebenen Flächen eignet.
Weniger effektiv in engen Räumen : Aufgrund ihrer größeren Abmessungen sind Rüttelplatten in beengten oder schmalen Räumen weniger manövrierfähig.
Unwirksam bei bindigen Böden : Rüttelplatten funktionieren bei bindigen Böden wie Ton, wo eine tiefere Verdichtung erforderlich ist, nicht so gut.
Schwerer und schwieriger zu bewegen : Sie sind sperriger als Stampfgeräte, was ihren Transport und ihre Lagerung erschwert.
Höhere Kosten : Rüttelplatten haben im Vergleich zu Stampfern höhere Anschaffungskosten, was sich bei kleineren Projekten unter Umständen nicht lohnt.
Rüttelplatten verdichten den Boden unterschiedlich tief, und da sie in vielen verschiedenen Größen erhältlich sind, variiert auch die auf den Boden ausgeübte Kraft. Die Bodenart bestimmt zudem die maximale Dicke der Bodenschicht, die Ihre Rüttelplatte bearbeiten kann. Wenn Sie das Glück haben, eine große, industrielle Rüttelplatte zu besitzen, empfiehlt es sich, bei körnigen Böden eine Schichtdicke von 30 cm (12 Zoll) aufzutragen oder anzuheben.
Bei lehmigen Böden empfiehlt es sich, diesen Wert zu halbieren. Bei kleineren Verdichtern sollte die Hubhöhe für einen Verdichtungsvorgang 15 cm (6 Zoll) nicht überschreiten. Bei bindigen Böden halbieren Sie diesen Wert ebenfalls. Beachten Sie die spezifischen Empfehlungen des jeweiligen Verdichters. Lesen Sie daher unbedingt die Bedienungsanleitung, um Ihr Gerät optimal zu bedienen.
Bevor Sie sich für den Einsatz einer Rüttelplatte entscheiden, sollten Sie deren Eigenschaften wie Vibrationen pro Minute (VPM) und die Haltbarkeit der Rüttelplatte sorgfältig prüfen.
Fachleute sollten sich bei der Beurteilung der Leistung eher auf Amplitude und Gewicht als auf die Zentrifugalkraft stützen.
Rüttelplatten sind zwar relativ groß, aber dennoch in verschiedenen Größen erhältlich. Je nach Projektgröße können Sie die Größe der Grundplatte, die Fahrgeschwindigkeit und die Leistung Ihres Geräts wählen. Diese Rüttelplatten verfügen über eine verschleißfeste Eisengrundplatte, die dem System Stabilität verleiht. Der Motor wird mit Diesel oder Benzin betrieben und liefert die nötige Energie für den Vorschub.
Die meisten Rüttelplatten verfügen über einen Benzinmotor mit Seilzugstarter und Choke. Zum Starten des Motors einfach den Schalter umlegen und am Chokeseil ziehen. Die Rüttelplatte fährt selbstständig vorwärts, erfordert aber ständige Kontrolle durch den Griff. Ein gewisser Widerstand ist notwendig, um die Bewegung des Geräts vollständig zu steuern. Zum schnellen Abschalten der Maschine den Netzschalter betätigen, diese aber vor dem nächsten Gangwechsel abkühlen lassen.
Stampfer und Rüttelplatten haben jeweils ihre spezifischen Einsatzgebiete. Wenn Sie sich nicht für eine der beiden Maschinen entscheiden können, schaffen Sie sich am besten beide an und profitieren Sie von einem effizienten und problemlosen Bodenverdichtungsprozess .
Nachdem wir uns nun mit Stampfern und Rüttelplatten vertraut gemacht haben, möchten wir auf deren Unterschiede eingehen. Wie Sie wissen, ist jedes dieser Geräte für einen bestimmten Zweck konstruiert und gebaut. Es gibt jedoch einige wesentliche Unterschiede zwischen ihnen, von denen einige im Folgenden aufgeführt werden:
Die Verdichtung bzw. das Berühren der Bodenmitte erfolgt bei jedem dieser Geräte auf unterschiedliche Weise. So nutzt die Rüttelplatte eine hin- und hergehende Bewegung, während die Stampfwalzen die Bodenmitte vertikal durch Stöße und Sprünge bearbeiten.
Daher ist die Funktionsweise der einzelnen Geräte unterschiedlich, und auch ihre jeweiligen Funktionen und Wirkungsgrade unterscheiden sich.
Was die Bedienung der oben genannten Geräte betrifft, so muss man zugeben, dass ein Stampfer einfacher zu handhaben ist als eine Walze. Generell erfordert die Arbeit mit jedem dieser Geräte jedoch Fachkenntnisse.
Aber es ist einfacher, eine Rüttelplatte als einen Stampfer zu verwenden.
Der Stampfer kann aufgrund seiner größeren Leistung und Kapazität im Vergleich zur Vibrationsplatte heftigere Stöße verursachen .
Wie zuvor üben die Stampfer ihre Kraft vertikal in der Mitte des Bodens aus, und zwar mit größerer Kraft. Deshalb eignet sich diese Methode besser für Arbeiten in beengten Räumen wie Gruben und Gängen als eine Rüttelplatte.
Wenn der Boden jedoch eine klebrige Schicht und kleine Partikel aufweist, sollte man anstelle eines Stampfers eine Rüttelplatte verwenden, da die Vibrationen und Vibrationsmodi der Rüttelplatte ausreichen, um den Boden zu stabilisieren und zu vereinheitlichen.
Rüttelplatten sind größer als Stampfer. Daher führt ihr Einsatz zu einer stärkeren Verdichtung der Oberfläche, erfordert mehr Lagerplatz und ist schwerer und schwieriger zu transportieren. Stampfer hingegen sind kompakt, leicht und einfach zu transportieren und zu lagern.
Stampfstampfer sind in der Anschaffung oder Miete günstiger und haben einen guten Kraftstoffverbrauch. Rüttelplatten haben höhere Anschaffungskosten, bearbeiten aber größere Flächen schneller und sparen so möglicherweise Zeit
Wie Sie sehen, erfüllt jede dieser Verdichtungsmaschinen einen bestimmten Zweck. Sowohl im Aussehen als auch in der Art und Stärke der Schläge unterscheiden sie sich jedoch alle.
Da sich ihre jeweiligen Anwendungsarten und Wirkungsgrade je nach Aufbau des betreffenden Geräts unterscheiden, eignet sich jede für unterschiedliche Situationen.
Über BISON
Bei BISON finden Sie hochwertige Baumaschinen und -geräte, darunter Rüttelplatten und Stampfer. Unsere Verdichtungsprodukte werden nach höchsten Qualitätsstandards gefertigt und geprüft und gewährleisten so eine optimale, schnelle, effiziente und sichere Verdichtung. Besuchen Sie noch heute unseren Online-Shop und bestellen Sie unsere Verdichtungsgeräte bequem online. Als Großhändler profitieren unsere Kunden von besonders günstigen Preisen für unser gesamtes Sortiment an Verdichtungsgeräten.
Die Wahl zwischen diesen Maschinen ist nicht so einfach, wie man vielleicht denkt. Beide verdichten zwar das Basismaterial, aber sie verdichten unterschiedliche Bodentypen unterschiedlich
Jede Situation ist anders, und es ist entscheidend, die Anforderungen der jeweiligen Aufgabe und die Bodenart, mit der Sie arbeiten werden, genau zu verstehen.
Als Faustregel für Stampfer und Verdichter gilt jedoch:
Ein Stampfer ist in der Regel ideal für die Bearbeitung von bindigen Böden beim Ausheben von Gräben. Durch seine Form ist er leicht zu handhaben, und die kleinere, konzentriertere Platte ermöglicht eine tiefere Verdichtung, sodass Sie nicht mehrere Überfahrten benötigen, um das Material in tiefen Gräben oder Löchern vollständig zu verdichten.
Eine Rüttelplatte ist in der Regel die beste Wahl, wenn Sie körnigen Boden auf einer großen, ebenen Fläche verdichten möchten. Ihre breiteren Platten und die Vibrationseigenschaften ermöglichen gleichmäßigere Schichten auf größeren Flächen.
Die einfache Antwort lautet: Ja. In den meisten Fällen wird empfohlen, den Boden vor dem Verdichten zu befeuchten. Denn dadurch wird die Reibung zwischen den Erdpartikeln verringert, was letztendlich die Zeit verkürzt, die zum Verdichten des Bodens benötigt wird
Eine Rüttelplatte ist in der Regel die beste Wahl, wenn Sie körnigen Boden auf einer großen, ebenen Fläche verdichten möchten. Ihre breitere Plattengröße und die Vibrationseigenschaften ermöglichen eine gleichmäßigere Schicht über eine größere Fläche.
Obwohl Regen den Boden befeuchtet und die Verdichtung fördert, wird von der Verdichtung bei starkem Regen abgeraten. Dies kann Ihre Sicherheit gefährden und das Arbeiten im Schlamm erschweren.
